クライアント

株式会社フジタ

業務内容

「創造の木」の木材配置パターン検討、3Dモデル

業務期間

2023

国

日本

所在地

大阪府大阪市

用途

パビリオン

設計

基本設計：小堀哲夫建築設計事務所 実施設計：株式会社フジタ

施工

株式会社フジタ

オーナー

大和ハウス工業株式会社

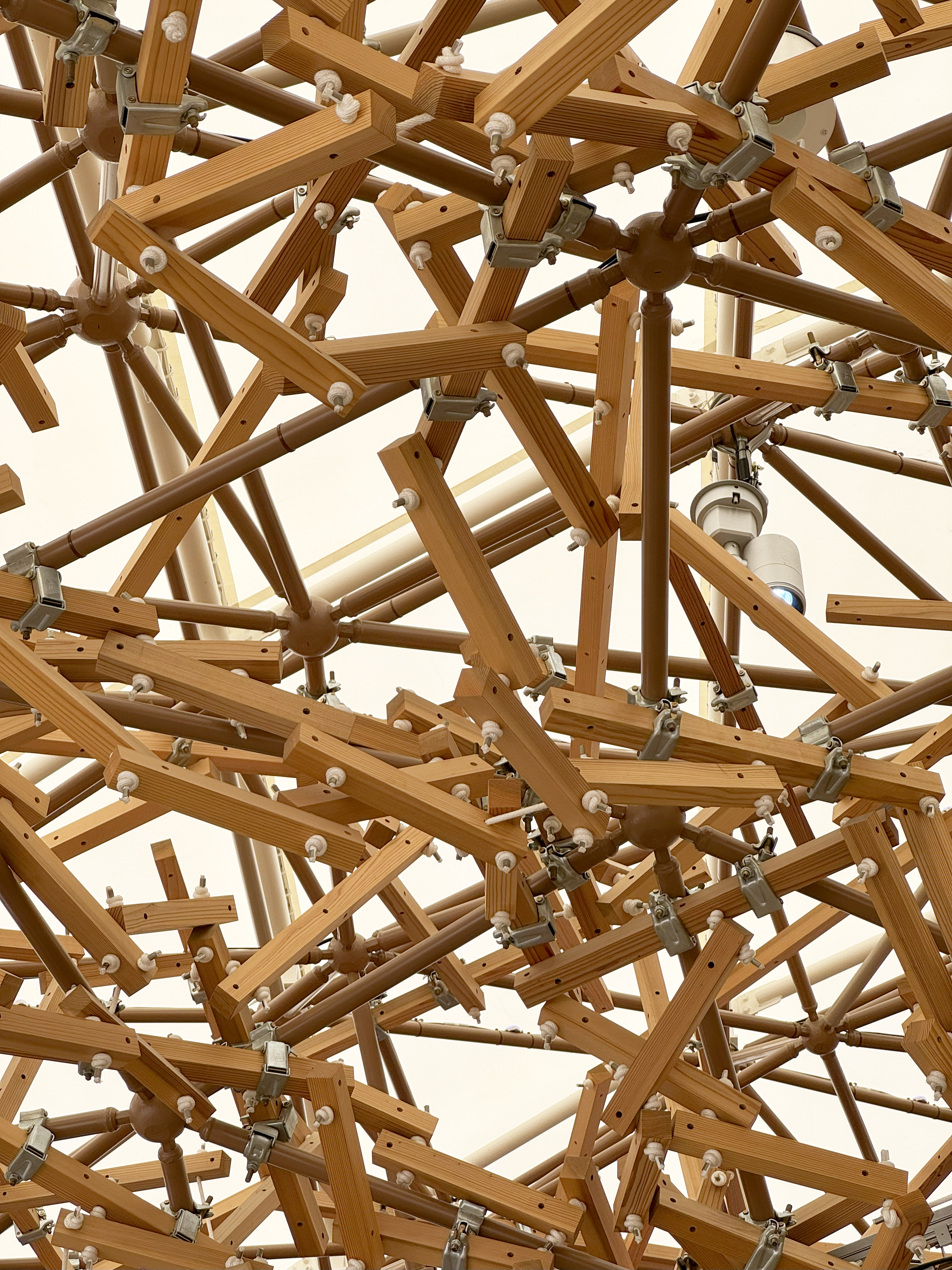

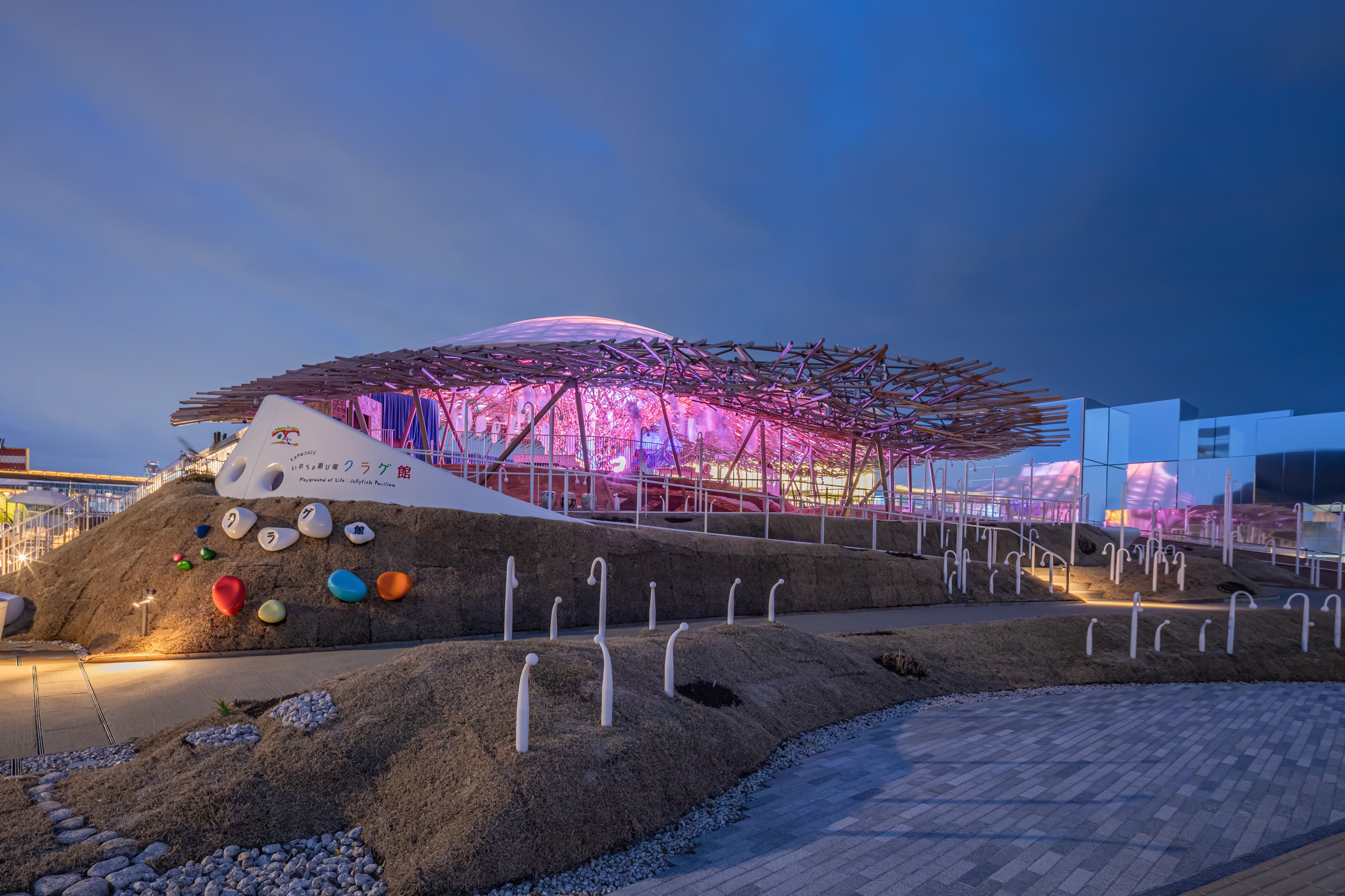

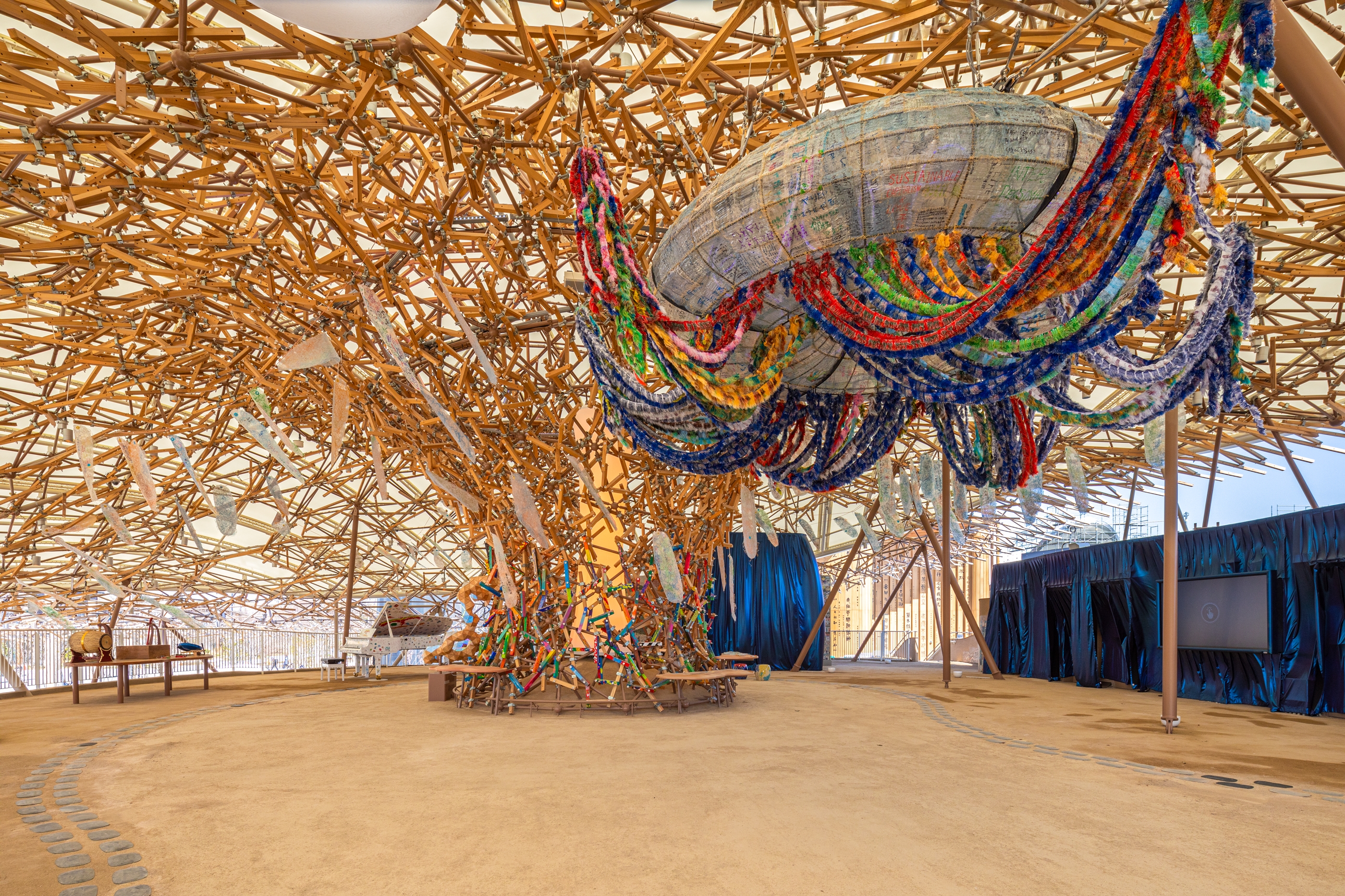

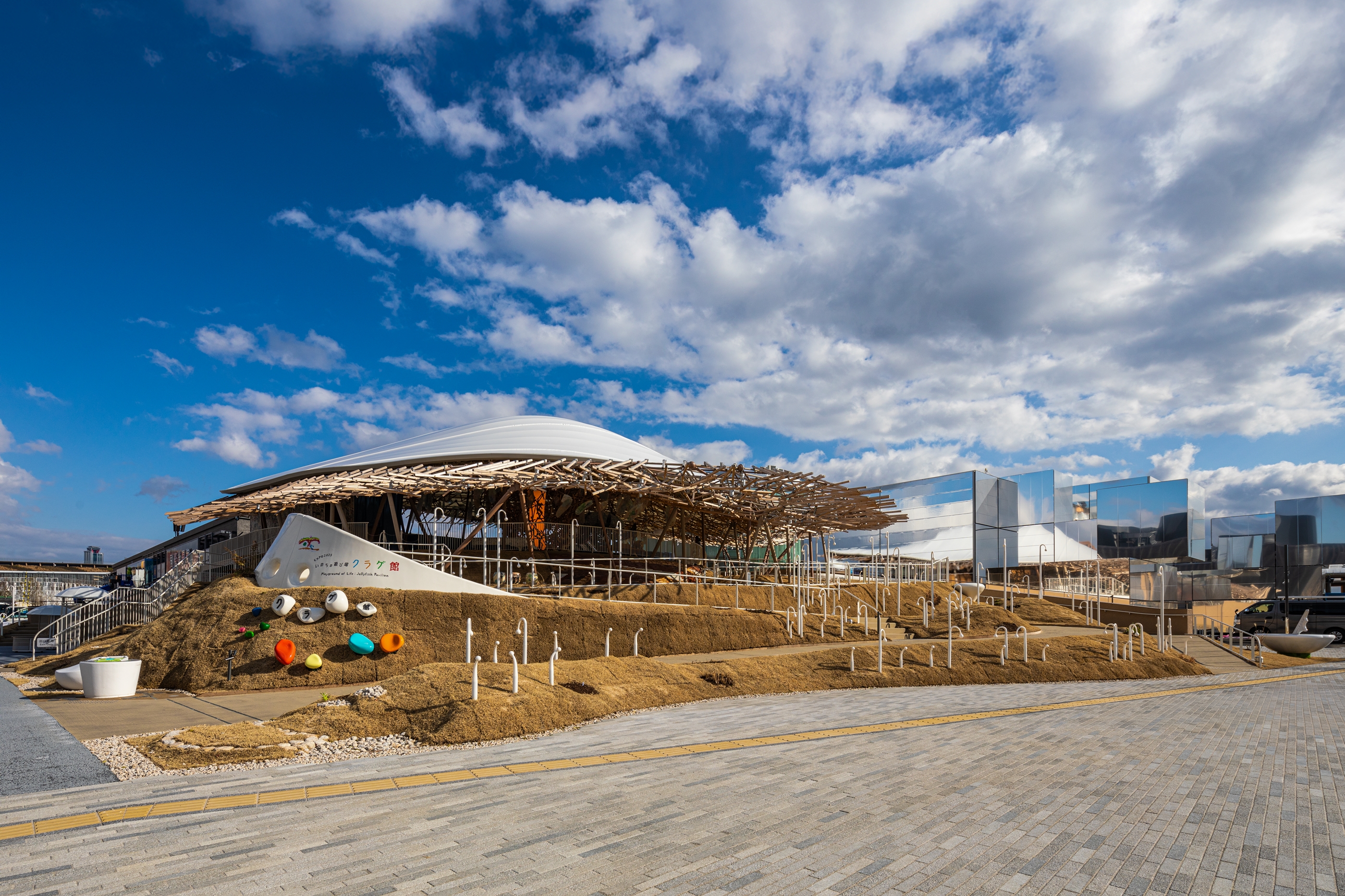

2025年大阪・関西万博のテーマ事業館パビリオン「いのちの遊び場 クラゲ館」において、中央から屋根全体に放射状に広がる「創造の木」の木材配置パターンの検討と、生産設計レベルの精度の高い3Dモデルの作成を実施設計段階で担当しました。

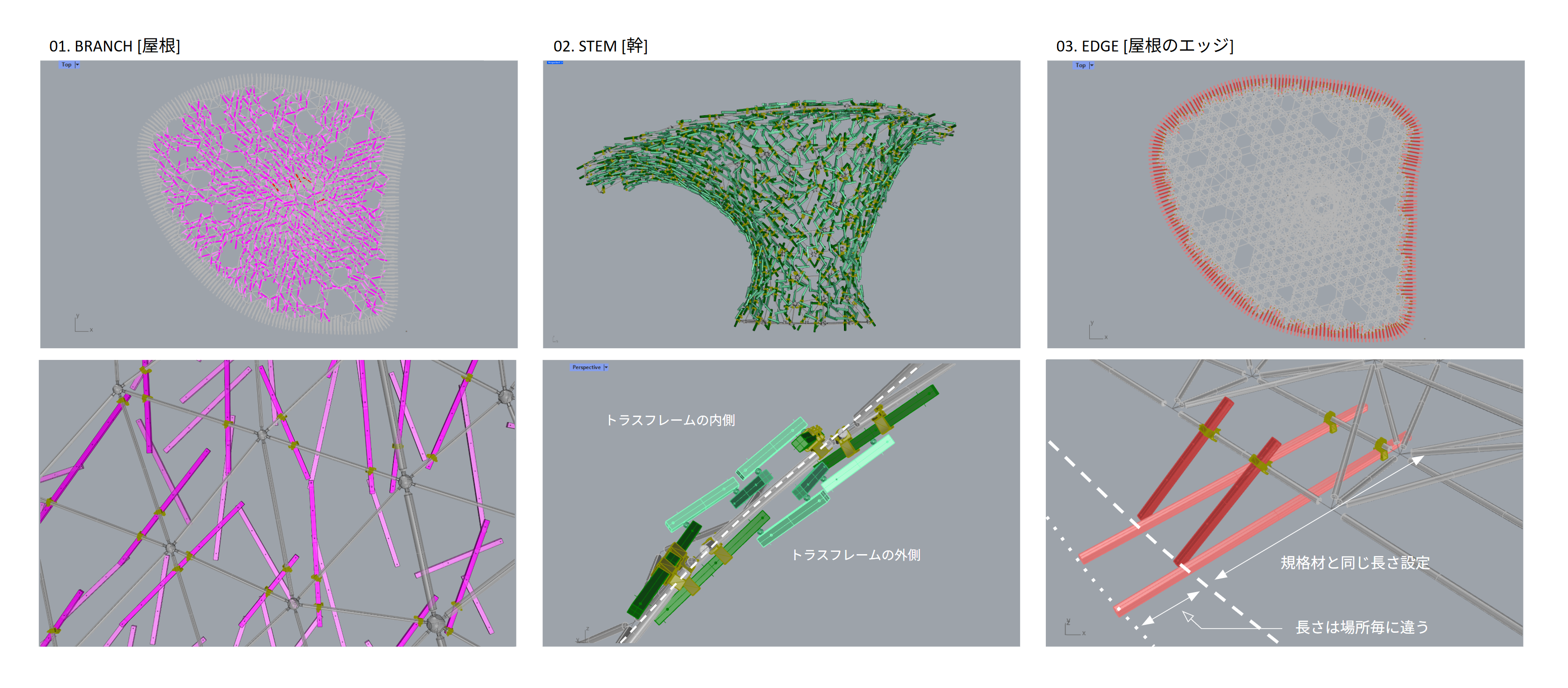

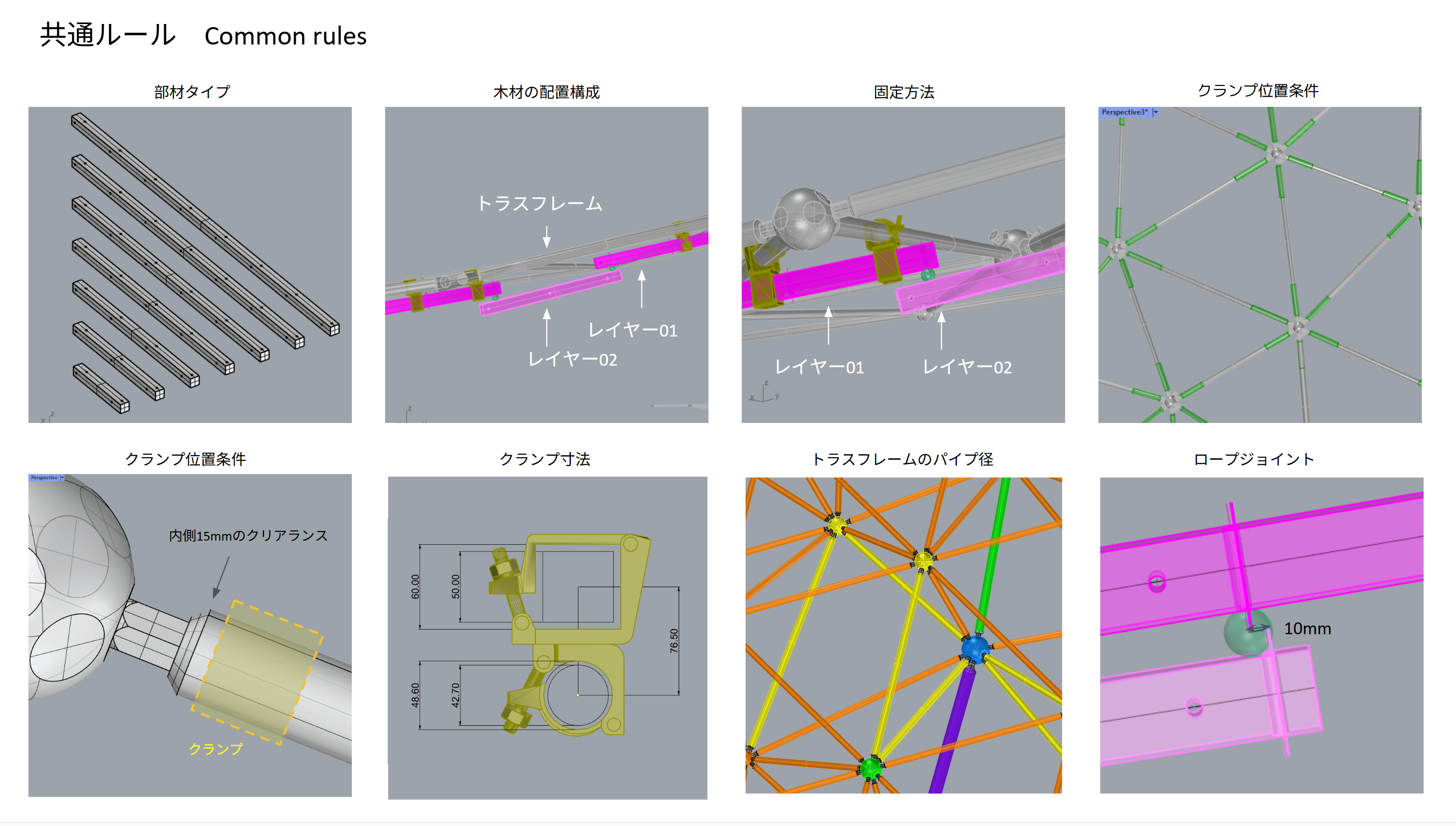

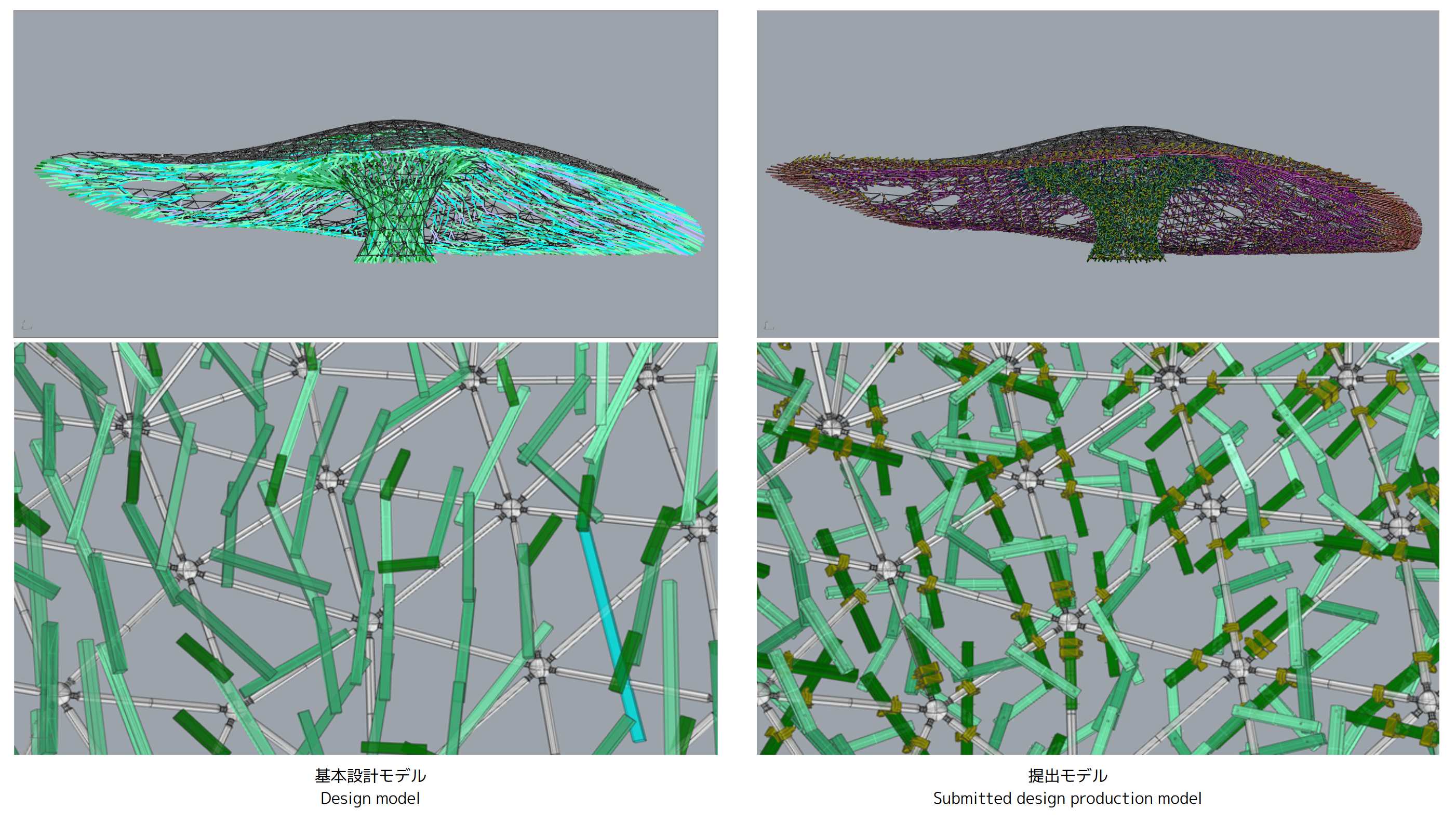

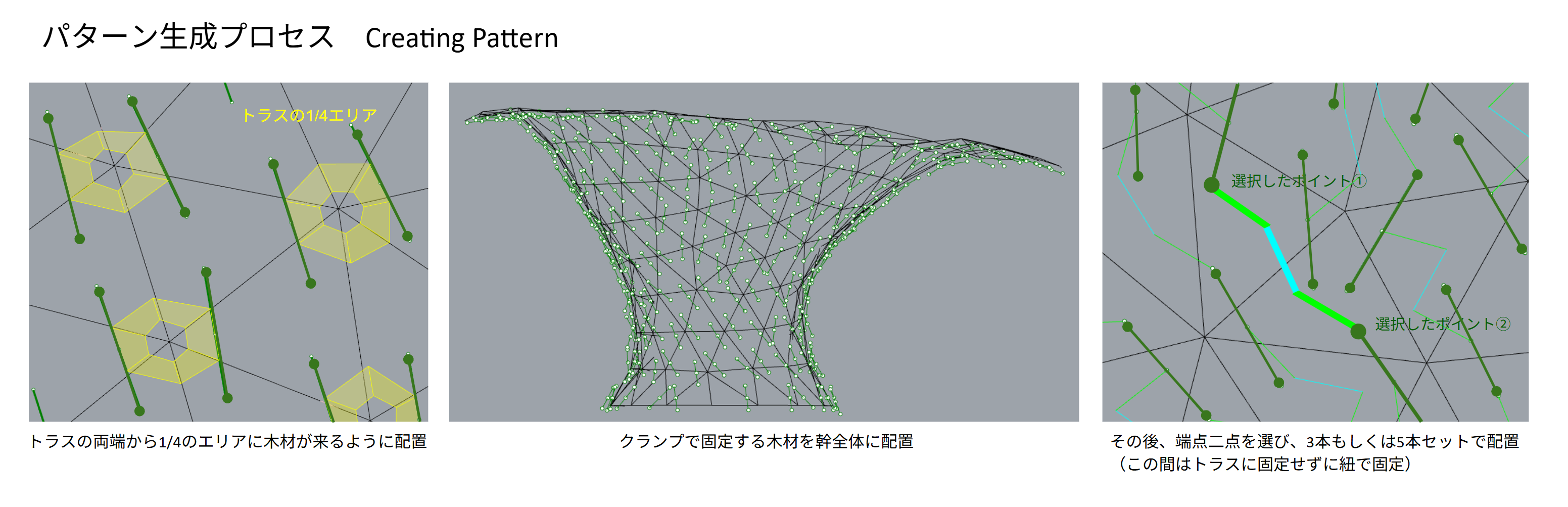

基本設計モデルでは、粘菌をモチーフとしたランダムな木材配置が示されていましたが、施工の実現性を確保することが大きな課題でした。そこで、意匠上の条件と施工上の制約条件、それぞれを整理し、長さを規格化した角材の利用、クランプ位置の確定、誤差を加味する接合方法などの条件を反映し、配置の密度感を達成させるアルゴリズムをつくり、3Dモデルでの検討を重ねました。

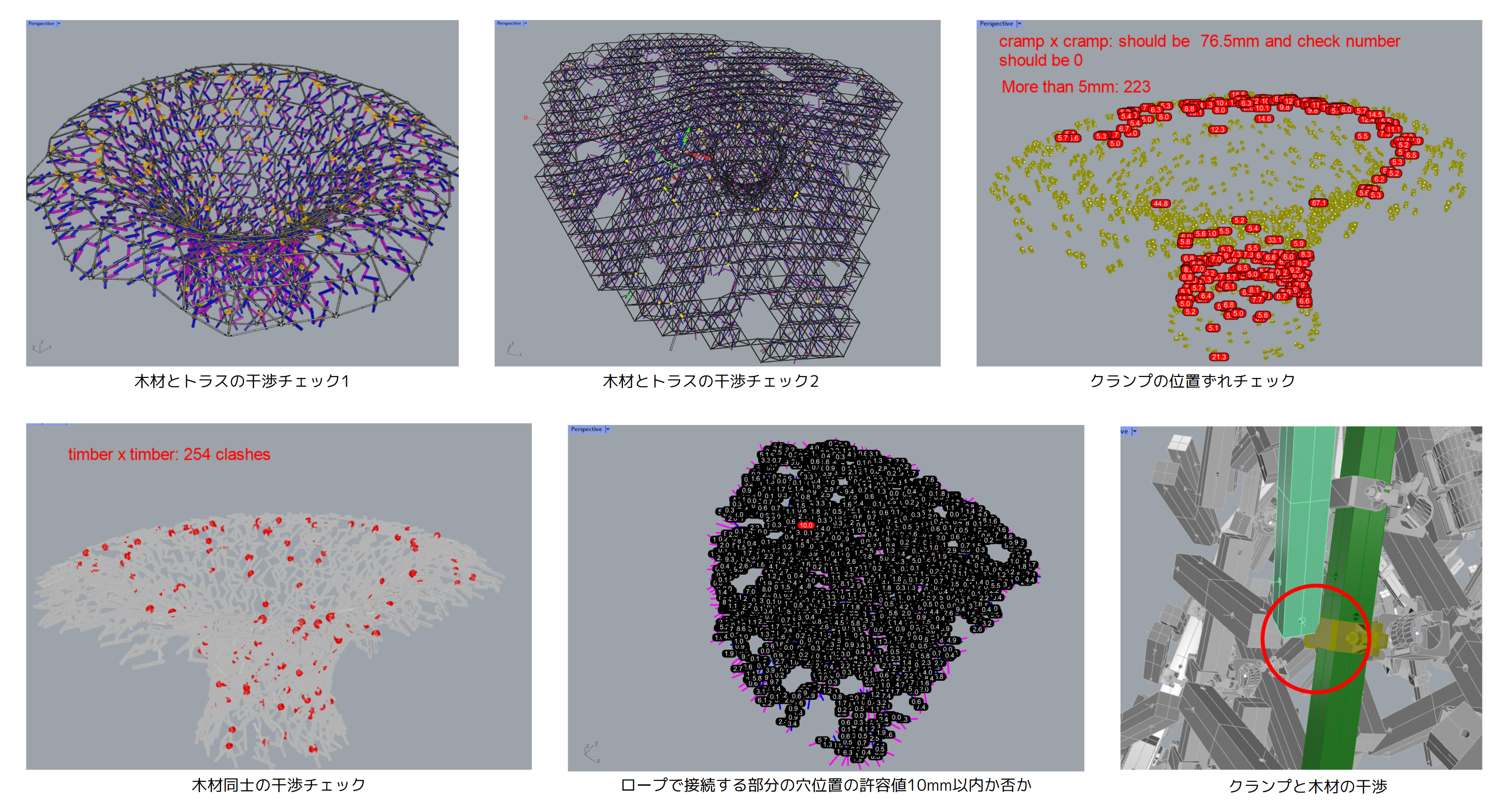

同時にプログラムを用いて干渉チェックも行い、約5,300本の木材、約3,200個のクランプ、トラス、これら干渉を修正し、実施設計段階ながら、生産設計レベルの高い精度のモデルを実現しました。
これら一連のプロセスを、クライアントとの密な連携で進められたことで、設計コンセプトを維持しつつ、施工段階での確実な実現性を確保でき、プロジェクトの成功に貢献しました。
